    化工CAD制图基础篇,管道布置图方法

    发布时间:2018-04-16

    点击量:2656 次




    设备布置图的作用与内容

    管道布置图一般包括以下内容:

    (2)标注:包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。

    (4)标题栏:注写图名、图号、比例及签字等。

    平面图的配置,一般应与设备布置图中的平面图一致,即按建筑标高平面分层绘制,各层管道布置平面图将该层楼板以下的设备,管道等全部画出,不受 剖切位置的影响。在平面图的基础上,选择恰当的剖切位置画出立面剖视图,以表达管道的立面布置情况和标高。必要时还可选择局部立面剖视图对管道情况进一步 补充表达。

    1◆管道布置图的图幅应尽量采用A0。

    ◆同区的图应采用同一种图幅。

    ◆一般采用的比例为1﹕30,也可采用1﹕25或1﹕50 。

    2管道布置图包括一组平面图、立面图或剖面图

    ②、如在同一张图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

    图可以绘制在一张图纸上,也可绘制在不 同图纸上。立面图应当按比例绘制,不需要标注尺寸而只需标注标高。必须在平面图上标注剖切位置,并在立面图的下方注明相应的视图名称。

    管道及其附件的画法

    管道布置图中的主要物料管道一般用粗实线单线画出,其他管道用中粗实线画出。

    主要物料管道:粗实线单线

    ≥ 400 mm(或16in)的管道,用中粗实线双线表示

    管道连接的画法

    管道转折

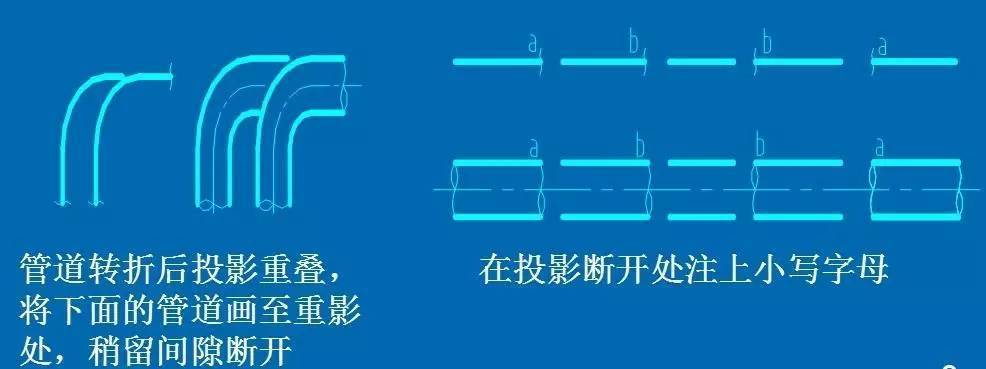

    管道重叠

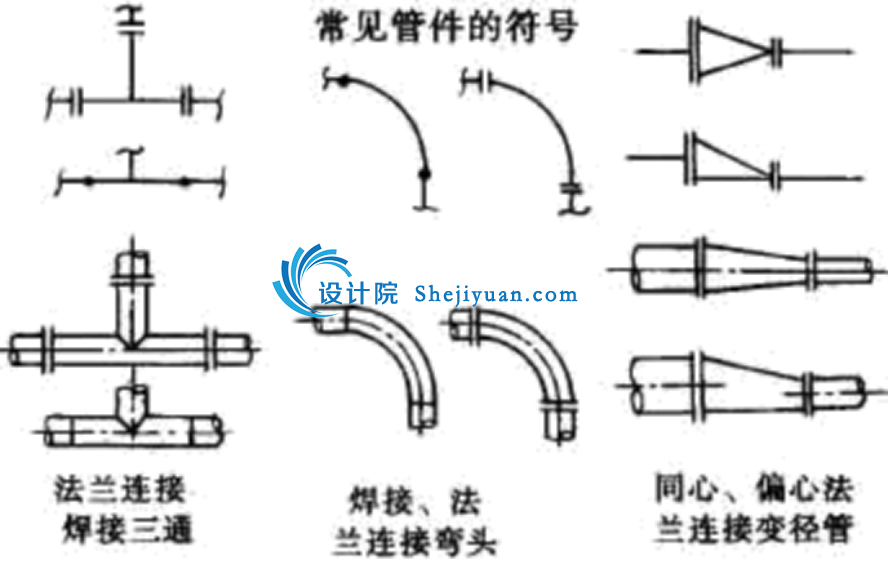

    包括短管、弯头、三通、异径管、法兰、盲板等管道附件。通常不画其真实形状,只用简单图形和符号表示。

    阀门

    仪表控制点

    支吊架

    管道布置图的标注

    建筑物的结构构件常被用作管道布置的定位基准,因此在平面和立面剖视图上都应标注建筑定位轴线的编号,定位轴线间的分尺寸和总尺寸,平台和地面、楼板、屋盖及构筑物的标高。标注方法与设备布置图相同。

    设备是管道布置的主要定位标准,因此应标注设备位号、名称及定位尺寸。其标注方法与设备布置图相同。

    在平面布置图上标注出所有管道的定位尺寸及标高,物料的流动方向和管号。如绘有立面剖视图时,应在立面剖视图上标注所有管道的标高。定位尺寸以mm为单位,标高以m为单位。

    管接头、异径接头、弯头、三通、盲板、法兰等这些管件能使管道改变方向、变化口径、连通和分流以及调节和切换管道中的流体,在管道布置图中,应按规定符号画出管件,但一般不标注定位尺寸。

    在管道布置图中的管架符号上应用指引线引出的长方框中注以管架代号。

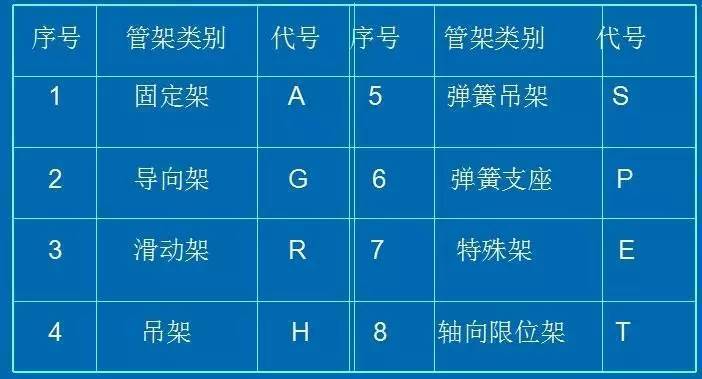

    管架类别及代号

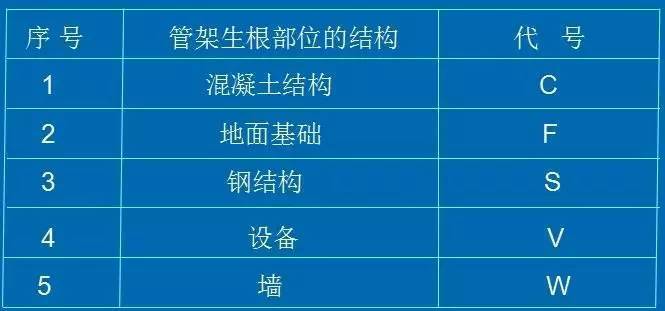

    管架生根部位的结构及代号
