今天我们先为大家详细介绍填料的各种类型，以及如何去选择填料以达到最优效果。

填料的类型

填料按装填方法一般分为散装填料和规整填料两大类。 散装填料

以下是最常用的几种散装填料：

1914年、拉西环填料诞生、是填料塔的新纪元。拉西环填料作为最早提出的工业填料，其结构为外径与高度相等的圆环，可用陶瓷，塑料，金属等材质制造。

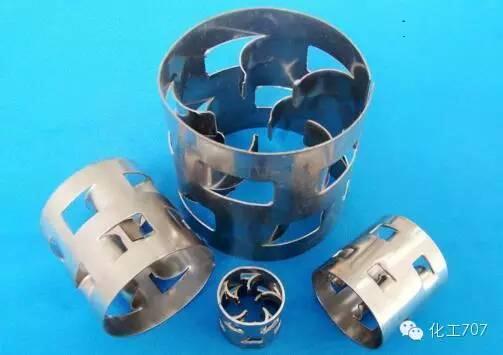

2、鲍尔环

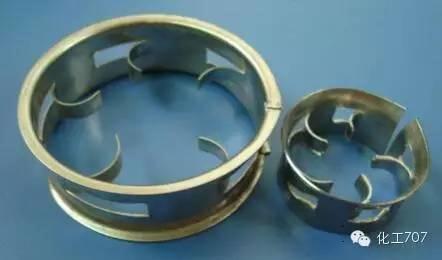

3、阶梯环

同时由于锥形翻边能增加填料的机械强度，同时使得填料之间由西安接触变成点接触为主，增加了填料间的空隙，有利于传质效率的提高。目前是所使用的环形填料中最优良的一种。

它属于鞍形填料的一种，其形状如同马鞍，一般采用瓷质材料制成。其特点是表面全部敞开，不分内外，液体在表面两侧均匀流动，表面的利用率高，流到呈弧形，阻力小。

5、矩鞍填料

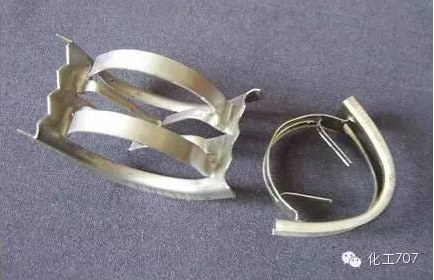

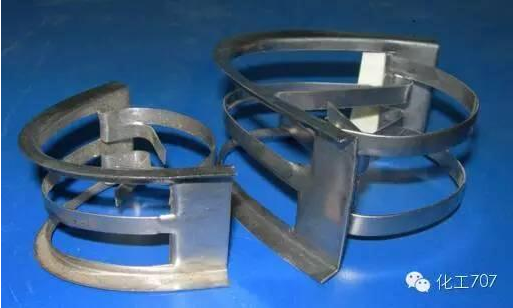

6、环矩鞍填料（国外称为Intalox）

环鞍形填料将环形填料和鞍形填料的优点集于一体，其综合性能优于鲍尔环的阶梯环，是工业应用最为广泛的一种金属散装填料。

规整填料是一种在塔内按均匀几何图形排布，整齐堆砌的填料。由于具有比表面积大、压降小、流体分均匀、传质传热效率高等优点，因此得到了广泛的应用。

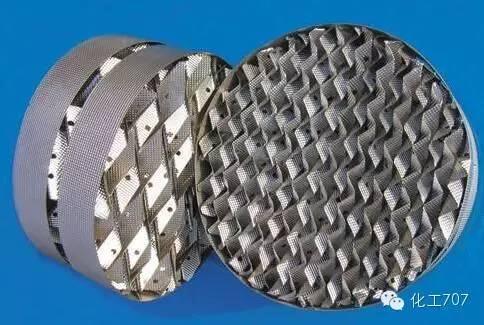

金属规整填料有孔板波纹填料、丝网波纹填料、刺孔板波纹填料、丝网波纹填料及环形波纹填料。

2、丝网波纹填料

丝网波纹填料是规整填料发展的一个重要里程碑，这种填料由压成波纹的丝网片排列而成， 波纹片倾角30°或50°，相邻两波纹片方向相反，在塔内填装时，上下两人盘填料交错90°叠放。 具有高效、压降低和通量大的优点，

3、刺孔板波纹填料

波纹填料的优点就是结构紧凑，阻力小，传质效率高，处理能力大，比表面积大。

填料的选择包括确定填料的种类，规格及材质等。所选用的材料既要满足生产工艺要求，又要使设备的投资和操作费用较低。因此选择合适的填料至关重要。

填料种类的选择需要考虑工艺分离的要求，通常从以下几个方面去考虑。

传质效率即分离效率，它有两种表示方法：一种是以理论级进行计算的表示方法，以每个理论级当量的填料层高度表示，即HETP值；另一种是以传质速率进行计算的表示方法，以每个传质单元想当的填料层高度表示，即HTU值。在满足工艺的前提下，应选用传质效率高，即HETU（或HTU）值低的填料。对于常用的工业填料，HETU（或HTU）值可以由相关手册或者文献中查到，也可以通过一些经验公式来估算。

在相同的液体负荷下，填料的泛点气速愈高或气相动能因子愈大，则通量愈大，塔的处理能力也就越大。因此，在选择填料的种类时，在保证具有较高传质效率的前提下，应选择具有较高泛点气速或气相动能因子的填料。对于大多数常用填料，其泛点气速或气相动能因子可由相关手册或文献中查到，也可以通过一些经验公式来估算。

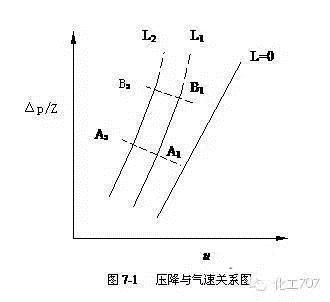

填料层的压降是填料的主要应用性能，填料层的压降越低，动力消耗越低，操作费用越少。比较填料的压降有两种方法，一是比较填料层单位高度的压降ΔP/Z；另一种是比较填料层单位传质效率的比压降ΔP/NT。填料层的压降可用经验公式计算，亦可从有关图表中查出。

填料的操作性能主要是指操作弹性、扛污堵性及扛热敏性等。所选填料应具有较大的操作弹性，以保证塔内气液负荷发生波动时维持稳定操作。同时还应具有一定的抗污堵，抗热敏能力，以适应物料的变化及塔内温度的变化。

第二步，填料规格的选择

1、散装填料规格的选择

2、规整填料规格的选择

第三步，填料材质的选择

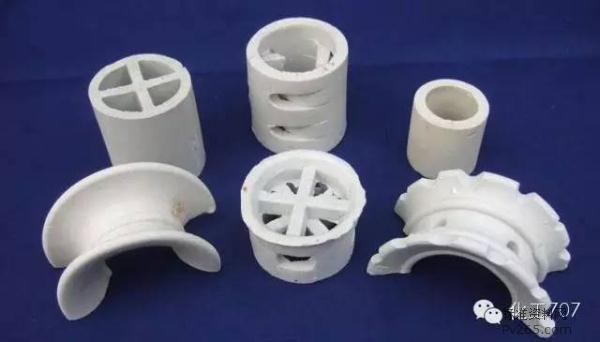

1、陶瓷填料

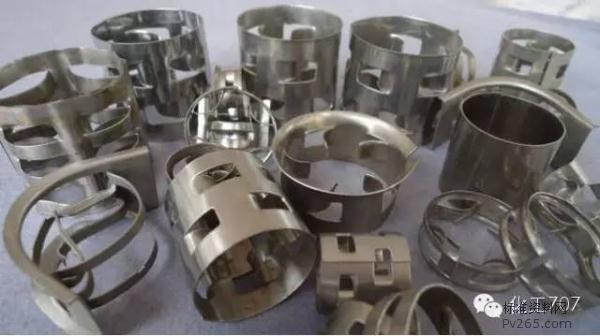

2、金属填料


碳钢填料造价低，具有良好的表面润湿性能，对于无腐蚀或低腐蚀性的物性应优先予以使用。不锈钢填料耐腐蚀性强，一般能耐除Cl- 以外的常见物系的腐蚀，但是造价较高；钛材，特种合金钢等材质制成的填料造价极高，一般只在某些腐蚀性极强的物系下使用。工业上主要还是以金属填料为主。

3、塑料填料

塑料填料具有质量轻，价廉，耐冲击，不易破碎等优点，多用于吸收，解吸，萃取，除尘等装置中。塑料填料的缺点是表面润湿性能差，在，某些特殊场合需要对其表面进行处理，以提高表面润湿性能。

小结

填料塔中填料的选取至关重要，一座塔填料塔可以选用同类型，同规格的填料，也可以选用同类型，不同规格的的填料；有的塔段可以选用规整填料，而有的塔段又可以用散装填料。设计选用时，应灵活掌握，根据技术经济统一的原则来选择塔料的规格。
