U形管式热交换器换热面积包不包括弯管部分?

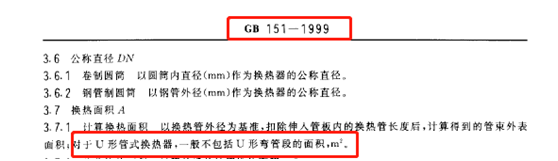

GB151-1999有明确规定,对于U形管式换热器,一般不包括U形弯管段的面积。

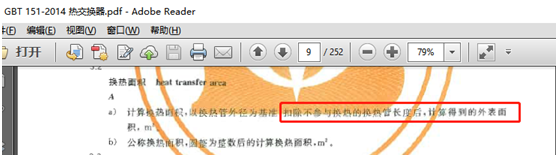

而GB/T 151-2014则取消了这个说法,改为:扣除不参与换热的换热管长度后,计算得到的外表面积。
之前GB151-1999的规定,是因为大多数U形管换热器(尤其卧式),其弯管段基本是壳程换热“盲区”,此处换热效果与直管段差距较大,故一般不计入换热面积。

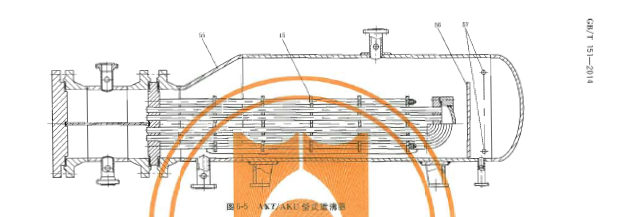

后来发现如果壳程进出口位置设计合理,全部包含了弯管段, U形弯管段应当计入换热面积中,特别是对大型换热器来说,是否计入这一部分换热面积会有很大的影响。比如壳程为相变传热,如冷凝器或釜式蒸发器,这时U形弯管段无疑会起到传热的作用,这样考虑也大大节约的制造成本。
因此是否计及U型弯管段的面积要具体情况具体分析,不可一概而论。如果弯管段不能有效参与换热则不考虑,如果像是釜式蒸发器结构其弯管段是应该考虑到换热面积里的。
