    填料塔之规整填料知识大全

    发布时间:2016-08-31

    点击量：1036 次


    规整填料是一种塔内按均匀几何图形排列，整齐堆砌的填料，具有压降小，比表面积大，从而获得更高的传质、传热效果。
    尽管规整填料的起源，可追溯到本世纪初，但只有在60年代开始有了实质性的发展。

    国外高效规整填料的主要类型与规格

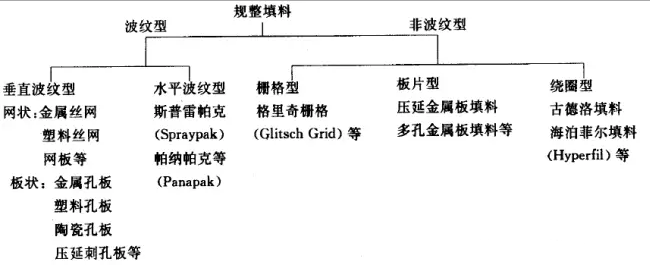

    规整填料根据特点分类

    规整填料根据气液接触方式分类

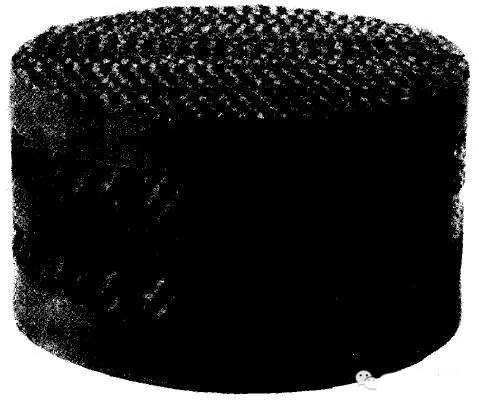

    金属板波纹填料
    金属板波纹填料由瑞士苏尔寿公司首创。

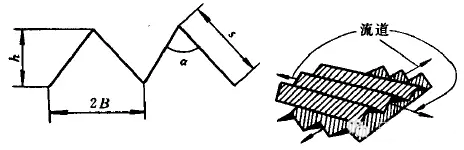

    金属板波纹填料是由若干个波纹平行且垂直排列的金属波纹片组成，波纹片开有小孔，波纹顶角约为90°，波纹形成的通道与垂直方向成45°或30°角度，相邻两波纹片成90°，上下两盘波纹填料旋转90°叠放。


    一、125型板波纹填料
    125型板波纹填料的峰高可达25mm，所以特别适宜高通量、低压降、介质粘度较高、有堵塞倾向的工业场合。填料的波纹倾角可分为30°、45°两种，分别可以用125X、125Y表示，用以处理不同的介质。

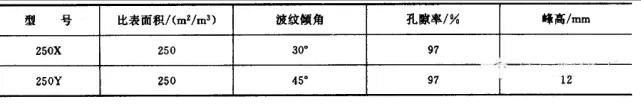

    二、250型板波纹填料
    250型板波纹填料是最早研制并用于工业生产的板波纹填料。它具有以下特点：
    （1）比表面积与通用散装填料相比，可提高近一倍，填料压力降低，通量和传质效率也有较大提高。
    （2）与板式塔相比，不仅传质面积大幅度提高，而且全塔压降及效率也有很大改善。
    （3）具有良好的抗堵性能。
    （4）在高压下保持良好的传质性能，充分显示出其通用特性。

    三、350型板波纹填料
    350型金属板波纹填料比表面积增大，分离能力提高，适用于分分离要求较高的塔器，鉴于它有较宽的气相通道，仍具通用性能，因此在精馏和某些吸收单元操作中经常使用。


    四、500型板波纹填料
    500型板波纹填料的峰高6.3mm，因而与以上介绍的各种型号金属板波纹填料相比，比表面积最大，传质效率最高，适于分离要求较高的场合。
    由于金属的表面远比丝网光滑，所以填料的持液量及压降均低于同等比表面积的丝网波纹填料，同时也具有良好的抗堵性能。


    五、其他金属板波纹填料
    1、压延刺孔板波纹填料

    压延刺孔板波纹填料是我国于1977年开发成功的。它以薄金属板材为原料，在金属板上每平方厘米辗压出70个带刺微细小孔，而后将刺孔板压制成波纹板片，最后组装成盘。

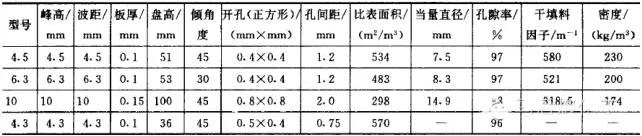

    按峰高分类的填料型号与特性参数

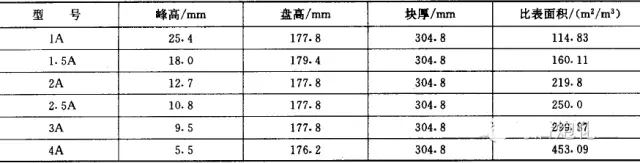

    按比表面积分类的填料型号与特性参数


    2、吉姆派克填料
    吉姆派克填料是由美国格里奇公司开发的一种新型金属板波纹填料。吉姆派克填料金属板约厚0.1mm，板片上布有直径4.5mm的小孔，开孔率约为10%。


    非金属型板波纹填料

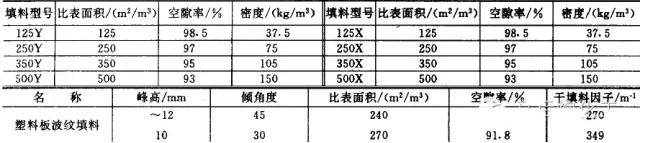

    一、塑料板波纹填料
    塑料板波纹填料是继金属板波纹填料开发应用之后开发的板波纹填料，它质轻、廉价、通量大，适用于大容积塔器。

    塑料板波纹填料主要材质是聚丙烯，可耐温100℃，塑料的成盘及安装与金属填料一致。塑料表面可根据需要通过物理、化学等方法来改善其湿润性能。



    二、陶瓷波纹填料
    陶瓷材质具有良好的亲水性能，可以使填料的有效比面积有很大的提高，陶瓷的耐腐蚀性能良好，因而扩大了使用范围。
    SK型陶瓷填料是由硬质瓷构成，主要成分为粘土、石英、长石等，经特殊烘烧而成。凯勒派克填料系由铝-硅酸盐陶瓷制成，壁较薄，机械强度大。

    陶瓷板波纹填料的型号与几何特性


    主要轻质陶瓷填料的特性参数


    轻质强化陶瓷孔板波纹填料按比表面积分类有：PAC100型——PAC500型。
    高硅瓷质波纹填料和抗氯碱瓷质波纹填料只要类型有：250Y、350Y、450Y。
    网波纹填料

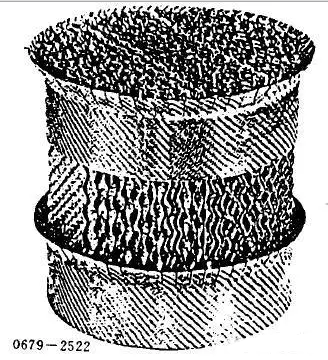

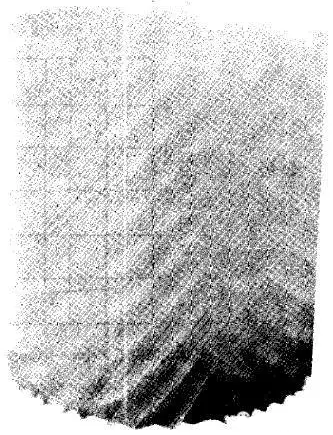

    一、金属网波纹填料
    金属网波纹填料由垂直排列的波纹丝网片组成盘状规整填料，每盘填料高度约为40——300mm，波纹方向与塔轴倾斜角度为30°或45°，相邻两波纹片方向相反，填料盘直径比塔径小几毫米。
    对于小塔径，填料整盘填装，直径在1.5m以上的大塔或无法兰结构的塔器，则可采用分块形式从人孔装入塔内再拼装。

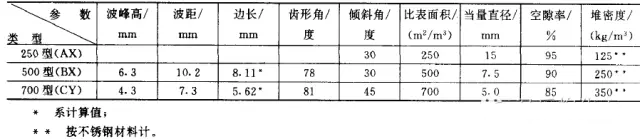

    1、250型、500型、700型网波纹填料



    金属丝网波纹片上开有小孔，加强液体均布及液膜更新，减小塔中死角，提高 分离效率。
    鉴于金属丝网填料的几何结构，有以下特点：
    （1）比表面积大、空隙率高、质量轻。
    （2）气相通路倾角小，有规则的气相通路。
    （3）径向扩散良好气液接触充分。
    （4）忌堵塞、怕腐蚀、清洗困难，仅能用化学方法清洗。
    （5）单位体积填料造价高。

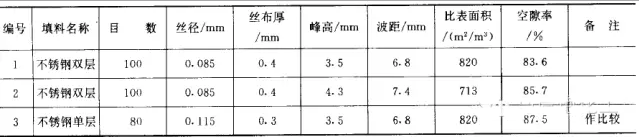

    2、双层金属丝网波纹填料
    双层金属丝网波纹填料是由双层80——100目金属丝网重叠在一起轧成波纹片，而后如同单层丝网波纹填料一样组装成盘。
    采用双层是用以加强毛细作用达到提高分离效率的目的。


    二、金属网孔波纹填料
    网孔波纹填料的主要特点是直接将不锈钢等金属薄板经冲切拉伸成较小尺寸的菱形网孔板，而后经冲压形成波纹片，进而组装成填料盘。



    三、塑料丝网波纹填料
    塑料丝网波纹填料的网状结构，使填料的湿润性能良好，甚至在小的液体喷淋密度下具有高的传质效率。



    四、碳纤维波纹填料
    碳纤维波纹填料用CFC织品制成，填补了高温操作、强腐蚀领域的填料品种空白。



    其他规整填料
    一、栅格填料

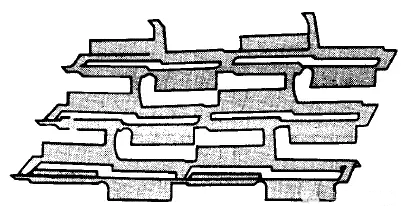

    1、格里奇栅格填料
    格里奇栅格填料是由单元构件按照一定的排列顺序而成。

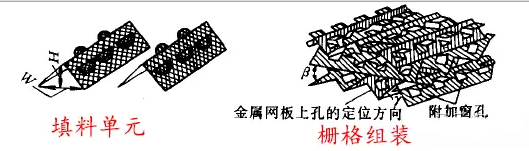

    2、网孔栅格填料
    网孔栅格填料由多孔的金属网板冲压成90°角作为一个填料单元，并在两侧开有窗口，沿整个塔截面平行地布置在同一水平面上，构成一层填料层。

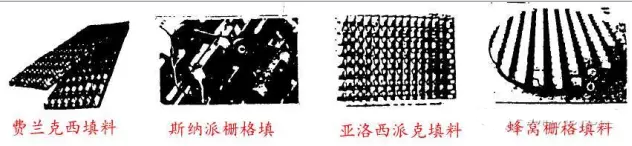

    3、其他栅格填料



    二、优流填料

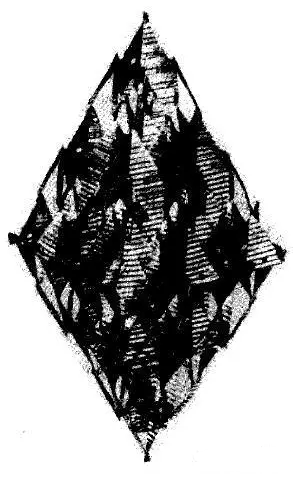

    优流填料的基本元件是压有横向纹理液流沟槽菱形薄片，中央开小孔，将菱形薄片搭成翼轮状。
