    图说换热器工作原理

    发布时间:2019-08-01

    点击量：1449 次


    图说换热器工作原理



    换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。按传热原理换热器分为间壁式换热器、蓄热式换热器、流体连接间接式换热器、直接接触式换热器、复式换热器；按用途分类，其分为加热器、预热器、过热器、蒸发器；按结构可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

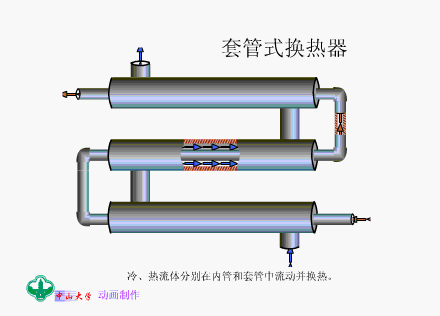

    套管式换热器

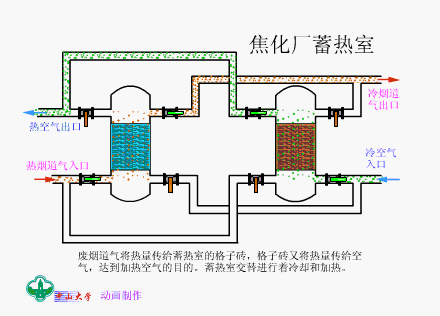

    焦化厂蓄热室




    浮头式换热器

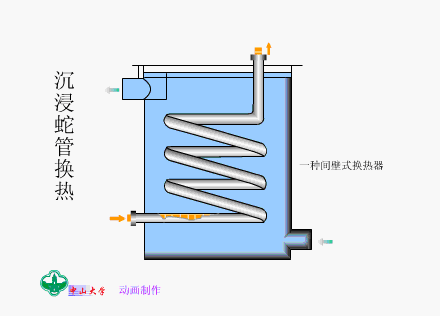

    沉浸蛇管换热

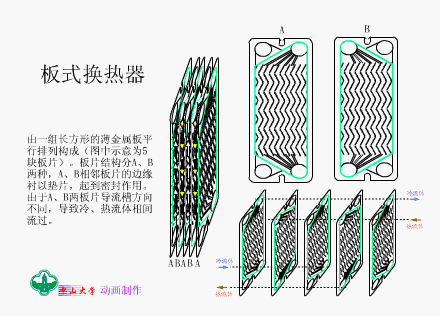

    板式换热器

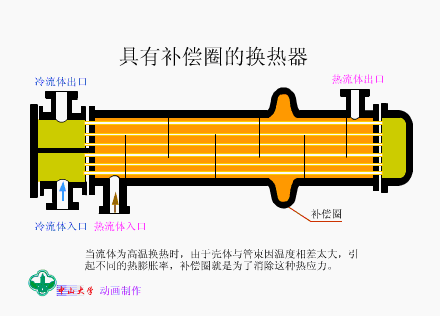

    具有补偿圈的换热器

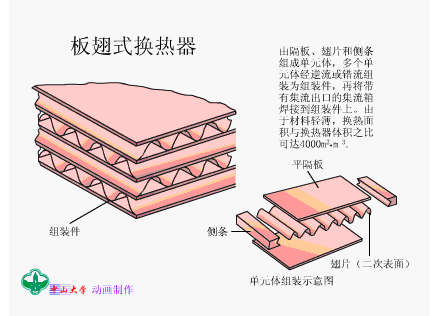

    板翅式换热器

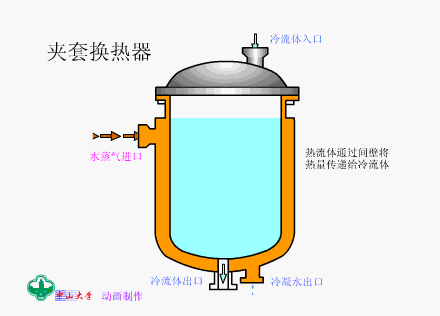

    夹套换热器




    U型管式换热器

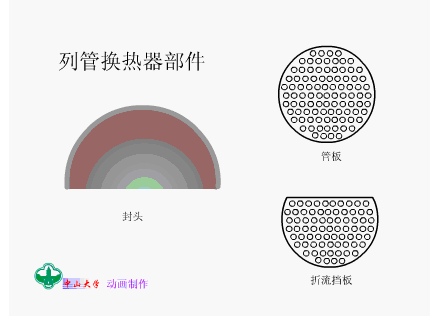

    列管换热器部件

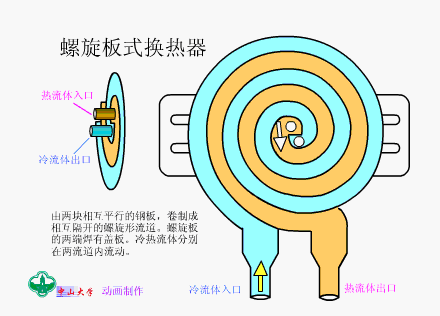

    螺旋板式换热器

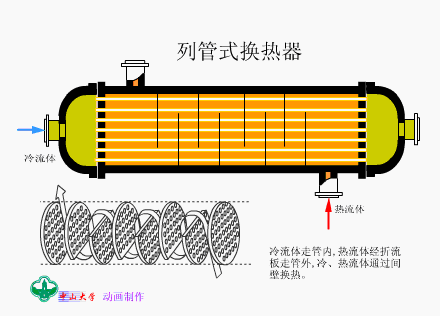

    列管式换热器

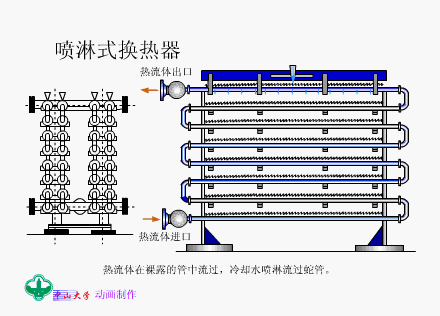

    喷淋式换热器

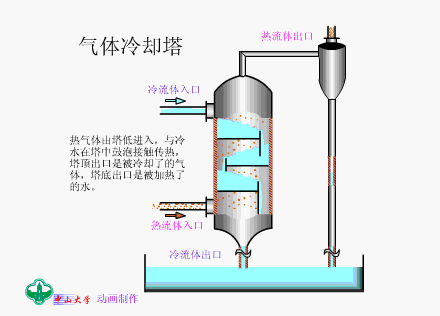

    气体冷却塔

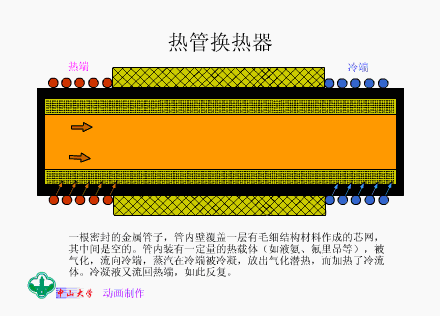

    热管换热器

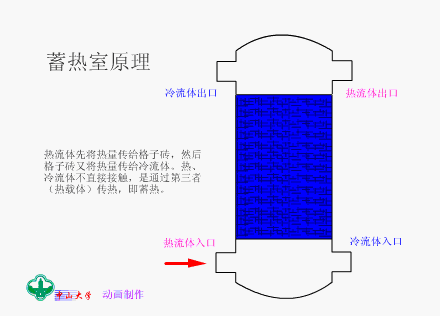

    蓄热室原理

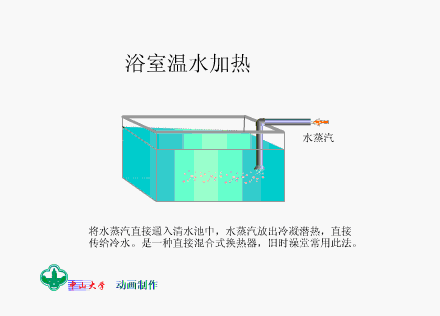

    浴室温水加热


    蓄能式换热器
