不规则容器质量计算简单方法(AUTOCAD)
今天给大家介绍一个很方便的求得不规则设备质量的方法。

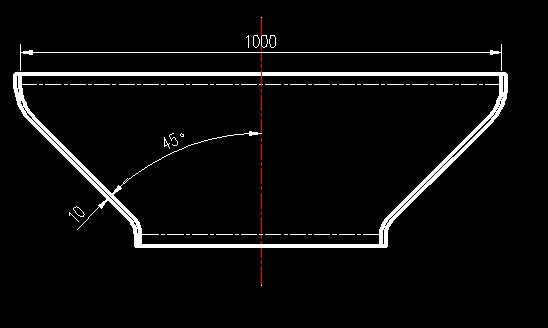

例:求解过渡段DN1000/DN500的45°锥顶角,厚度为10mm的筒体的质量。如下图所示回转体的质量:
步骤1:先去掉中心线左边或右边的图像(本例是去掉右边的图形)
步骤2:输入命令REG(或者选择面域命令),选择上面的图像形成面域;
步骤3 :输入命令REV(或点击绘图-建模-旋转命令),选择中心线即上面图形中的垂线形成实体,如下图所示;

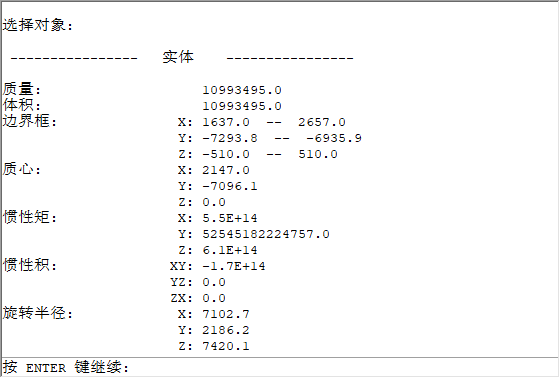

步骤4:输入查询命令 MASSPROP(或点击查询-面域/质量特性命令),选择上面的实体,就得到下面的信息;
上面的质量或体积一行的数据除以10的9次方乘以材料的密度(Kg/m3)就是回转体的质量。
如计算不规则容器的容积,也可用上述方法计算。体积即为第二行的体积除以10的9次方,单位为立方米(m3)
希望以上的说明能帮到大家。
